试验产品类型：
电流：0-10A
直流电压：DC0-24V
连续功率：0-240W
测试参数：
输入电压、电流、功率、扬程、流量、介质温度、效率、环境温度、
测量系统保证：
（1）通过计算机软件实现试验数据的采集、分析、处理、显示、试验报告打印、数据存储及部分控制功能。整个测试系统由工控机、量程档位切换装置、传感器、信号调理模块、数据采集与测量仪器硬件、测量软件等部分组成。
（2）数据测量系统采用计算机自动采集和仪表显示两种显示模式。
（3）自动采集输入交流电压、电流、功率、功率因数、总功率因数、频率等试验数据；自动保存数据、自动处理数据
（4）试验报告自动生成。
（5) 测量仪表精度应满足标准对工频和电机的电量测试要求。
（6）系统不确定度不低于0.5%。
（7）功率测量准确度应不低于0.5级。
系统说明：
（1）可以电脑上控制电机的开关操作；
（2）系统具有自动测试开关，自动耐久；
控系统包括综合试验操作台（含工控机、测量，通讯模块等）；
综合试验操作台：
微机型操作台包括操作台架、工业计算机（含键盘、鼠标）、17寸工业液晶显示器、面板显示仪表和各类指示灯、控制开关与按钮；试验台内集成功率测量模块，计算机接口与采集模块、自动控制模块、相关保护模块、信号调理模块、数据采集模块等。
控制系统：
采用高性能系列PLC 进行联锁控制（或AC－II自动控制器），联锁程序可根据用户的要求自由编辑、修改，控制系统性能稳定、系统可扩展性好。
1) 自动控制
a)为保证试验安全，供电开关、输出电压转换开关。
2) 操作控制系统具备紧急停止（断电按钮）功能。
3) 操作控制系统具备独立控制，数据独立采集功能。
试验数据处理：试验结果保存在工控机内
微机试验台配置研华科技组装工业计算机，试验结果数据直接保存在试验工控机硬盘中，
测试数据自动生成excel报表。
测量系统：
通过计算机软件实现试验数据的采集、分析、处理、显示、试验报告打印、数据存储及部分控制功能。整个测试系统由工控机、量程档位切换装置、传感器、信号调理模块、数据采集与测量仪器硬件、测量软件等部分组成。
1) 系统按要求进行设计。
2) 系统能实时显示水泵电机输入电压、电流、功率、扬程、流量、介质温度、效率、环境温度。
3) 系统可以对测试数据自动进行存储。
4) 系统对于各种参数的设置具有记忆功能，只需输入一次即可。
5) 系统可以通过打印机对测试结果进行数据、曲线的打印。
6) 系统可对其中试验项目实现一次装夹，一键式操作。
技术指标：
1) 系统不确定度不低于 0.5%。
工业控制计算机及附件技术参数要求
试验操作台
1) 操作台为非标结构
2) 操作台前门两开，后门可脱卸，并冲百叶窗，后门分成两扇，后竖档可拆卸。台面为金属台面,面板印字采用丝网印刷。
3) 监视操作台内部配 10 根安装条。底座焊接地钉。
软件说明：
系统软件采用全中文操作，人机对话简捷方便，系统软件设立电机标准参数数据库（数据库可按日期、序号，电机型号等储存，也可根据用户要求设立），标准数据库具有权限管理功能，通过密码进入或修改。系统对测试数据具有自动记录和保存功能。并可用多种方法进行查询，软件对检测记录的数据具有统计分析及打印功能，并可将测试数据导入到Excel表格，还可根据用户要求进行表格设计，系统具有较强抗电磁干扰能力。
该系统操作简单易学，具有高安全可靠性及抗干扰能力，此系统即适用于任何环境的实验室及车间，系统软件终身免费升级。（参考三工位水泵测试项目）
水泵性能的参数主要有：能量性能指标，它包括流量、扬程、进口压力、出口压力、

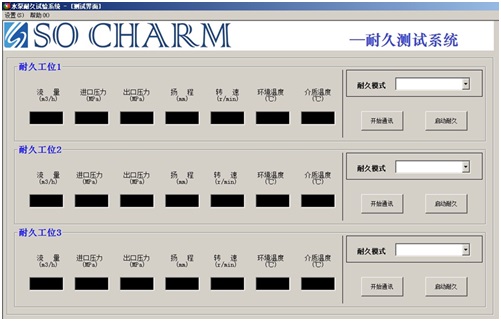

该测试为客户老化产品使用，设置好保护即可进行测量，长时间进行负载老化测试，软件界面如图所示
测试界面
