科学技术的不断发展对产品的质量提出越来越高的要求，现在企业的发展科技创新至关重要。比如电机行业，伺服电机越来越朝着大功率、大力矩、高转速、动态响应好、机械特性好等要求发展。随着国家战略发展的要求，航空工业发动机在未来的几年之内实现国产化，提高核心竞争力。随着新能源领域的发展纯电动自行车及纯电动汽车也实现快速发展，电动车行业利用高效率电机（永磁同步电机、无刷电机）和驱动器来是实现节能环保的效果。同样社会在发展，特别是电机新技术不断的更新的同时，电机检测行业也在飞速的发展。
一．概述：
    电机性能测试系统是测试电机性能、型式试验的专用测试设备。系统测试精度高、重复性好、运行稳定性强、并行效率高、使用寿命长、工作简便。能对电机进行空载特性、负载特性及堵转性能测试，具备手动与自动两种控制方式，手动控制方式即脱开计算机系统测试，自动控制方式即由计算机控制测试。自动测试系统提供全中文配套软件，能显示和打印输出特性曲线和数据： n＝f（U、I、P1、COSφ、M、P2、η） M＝f（U、I、P1、n、COSφ、P2、η）能测试和显示以下数据：被测电机的输入电压、电流、输入功率、转矩、转速、输出功率、效率，能显示和打印输出测试数据和负载特性曲线，输出格式有多种可选择。
二．配套设备

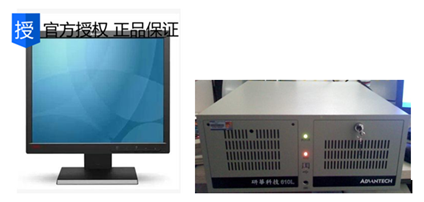

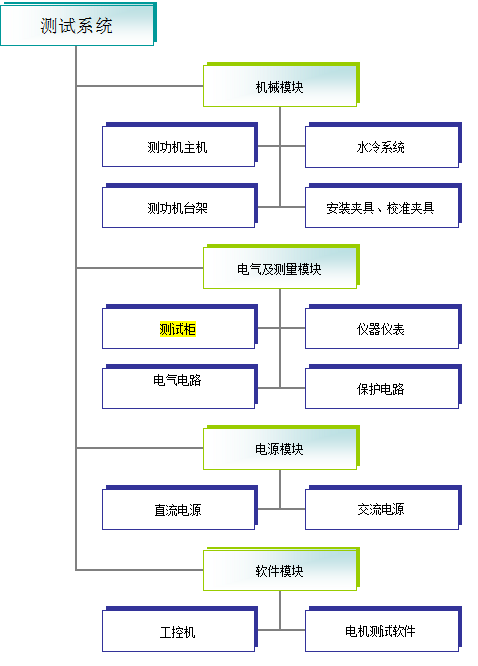

    完整配置：测功机动态控制仪、测功机控制仪、单相交流电参数仪、交流变频电源、夹具、工控机显示器、控制操作台，如图所示

三、系统功能介绍：
1．主要性能:
（1）测试数据均数字显示并可送到微机，采样、画曲线和打印；
（2）采用高精度负载传感器；稳定性好，使用寿命长等特点；
（3）整机灵敏度高，负载转矩稳定性和测试重复性好；
（4）仅调节励磁电流便可控制负载的大小
（5）软件操作简单易学，并可实现型式实验（手动、自动），生产线（定点，耐久，快速实验）等测试方式。
（6）电量测试仪具有多档量程（自动切换）满足大功率电机和小功率电机的测试
  (7) 三维调节台可方便安装电机，实现快速装夹。（供选择）
2 、系统功能:
(1) 可以电脑上控制电机的开关操作；
(2) 系统具有手动、自动测试方式（此方式可不联接电脑操作）全部过程可在控制柜上的显示控制仪上实现；数据可锁存,以便手工记录；
(3) 系统具有自动测试方式：即负载根据设置自动加载，扫描电机从空载到堵转（或设定值）的特性曲线；
(4) 系统具有定点测试方式：即电机运行后，负载自动调节到设定值，并在设定值处稳定运行；
(5) 测试结果：电机测试数据以报表或曲线的方式显示，可打印保存，方便下次打开查询曲线，曲线坐标参数（横坐标及纵坐标）可修整
(6) 额定扭矩实验精度：±0.5%；转速精度±0.2%；
(7)   测功范围:0.01Nm-1000Nm(客户可根据自己的电机功率大小,选择量程合适的测功机)
四、软件介绍：
1、测试项目：
（1）空载、负载、堵转测试时对电流、转矩、转速、输出功率进行安全值的设定，可实现自动推出限制。
（2）自动加载与手动加载测试：
    A 负载测试加载速度可调：根据实际需要自行调节。
    B 测试加载增量可调:可对初始加载量和增量进行设定。
（3）定点测试：可对电流、转矩、转速、功率进行测试。可定一个点不卸载；定多个点卸载。定点个数最多可以定5个点。定点数据可以设定。
（4）耐久测试：测试步骤1 2 3 4 5；运行方式：空载、转矩、输入功率、输出功率、不测可随意设定；每个项目下的耐久值和误差值可随意设定；测试时间也可以随意设定。
2、铭牌参数：
电机型号、额定功率、额定电压、额定转速、客户名称、客户档案、测试人员、测试日期。
参数作为报表帮助客户整理和分析数据。
3、曲线坐标：
（1）两种模式，七条坐标曲线。
（2）两种模式：转速模式、转矩模式。两种模式只是对数据分析的方式。
（3）七条曲线：电压、电流、转速、转矩、输入功率、输出功率、效率。每条曲线的最大值和颜色代表的曲线可随意设定，方便分析数据。
4、电机参数的存储和调用：
每一种电机的参数设定好以后可以存储，以便下次使用和调用不需要重新去设定。

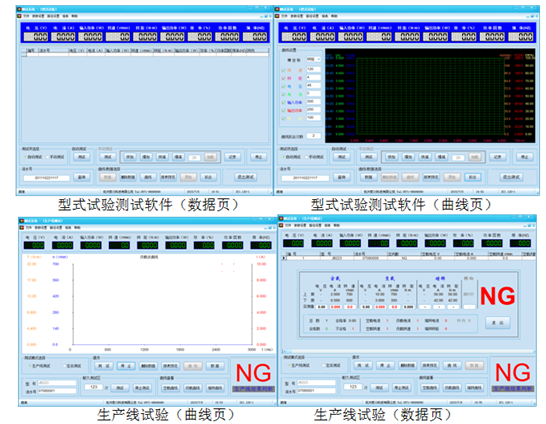

5、测试界面：
测试界面可以实时显示测试的瞬时值（电压、电流、转速、转矩、输入功率、输出功率、效率），并可以间按一定的时间（随意设定）采集数据。同时在测试过程中曲线自动绘制。更好的监控测试的过程。

6、报表分析：
（1）整个测试过程的曲线图（电压、电流、转速、转矩、输入功率、输出功率、效率）
（2）铭牌参数值
（3）关键点电机性能分析
        空载点：电流值和转速值
       最大转矩点：转矩值、转速值、电流值、输出功率值、效率值
       最大输出功率点：转矩值、转速值、电流值、输出功率值、效率值
       最高效率值：转矩值、转速值、电流值、输出功率值、效率值

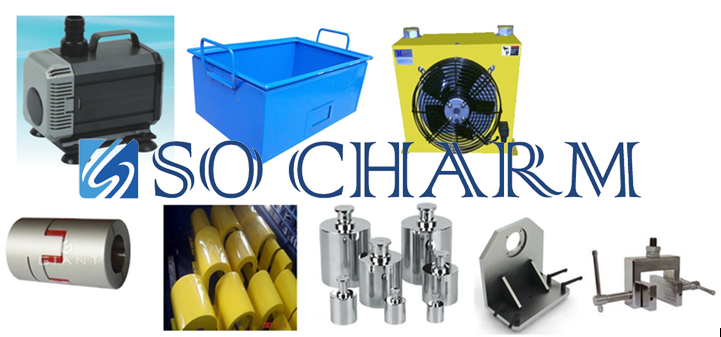

五、配件介绍：





六、测功机选型（磁滞）：
